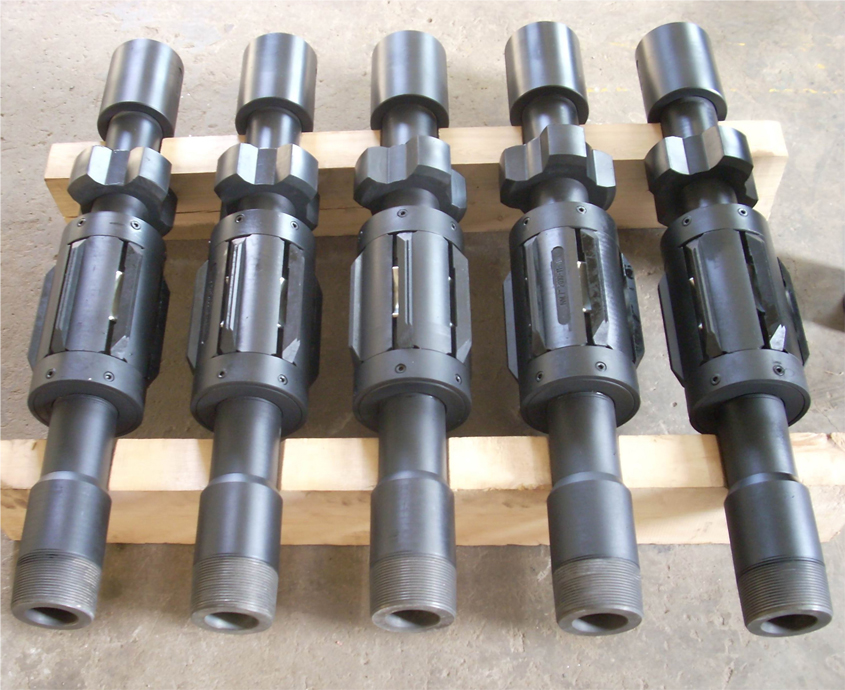

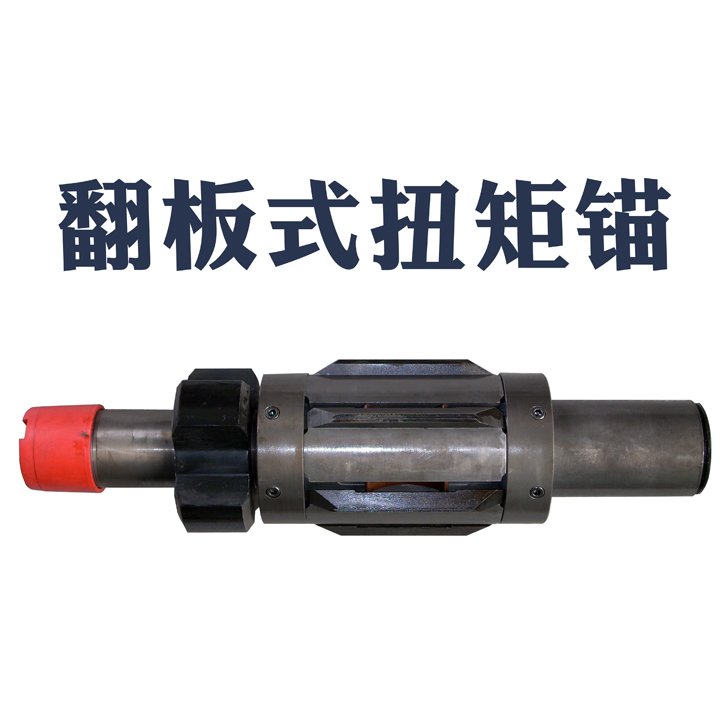

翻板式扭矩錨：翻板式扭矩錨是專為螺桿泵設計的防脫工具，結構簡單，使用方便。
技術參數：翻板式扭矩錨技術參數見下表，其連接螺紋可根據客戶要求制造。
型號 | 套管 外徑 | 工作范圍 | 鏈接螺紋NU/EU | 最大扭矩 |
mm | inch | 上螺紋 | 下螺紋 | KN·M |
NM-51/2 | 51/2″ | 120～128 | 4.72～5.03 | 31/2″ | 27/8″ | 3 |
NM-65/８ | 65/８″ | 146～153 | 5.75～6.02 | 31/2″ | 27/8″ | 3 |
NM-7 | 7″ | 156～163 | 6.14～6.41 | 31/2″ | 27/8″ | 3 |
NM-95/８ | 95/８″ | 192～224 | 7.55～7.87 | 31/2″ | 27/8″ | 3 |
扭矩錨的使用：
1、按套管尺寸選擇合適的錨，接在泵定子的下端。
2、油管錨下井方向為：內螺紋在上（打有鋼印TOP），外螺紋在下，按油管螺紋推薦力矩擰緊將泵定子下到預定深度后，將油管柱按順時針方向施加400N·m力矩，然后將油管柱與井口固定，這時扭矩錨已經錨定在套管上。
3、建議在螺桿泵出口端的油管上和錨體下端使用油管扶正器，以減少震動。
